ALGE

Regattaadmin integrerer med ALGE TIMING, herunder opsætning af Meet i OPTIc3.NET samt export af resultater og realtime registrering af startsignal
Billedet viser et udpluk af de komponeneter som systemet indeholder
ALGE

  1. Målkamera og zoom objektiv
  2. Elektrisk gearhoved til justering af kamera
  3. (Der eksistere desuden 6 eksterne trådløse boxe til dette formål
  4. Strømforsyning til netværk. Kamaraet får strøm via netværkskablet.
  5. Stopknap til målgan (Wireless Timing Network Push Button)
  6. PC med Windows og ALGE TIMING (OPTIc3.NET) tidtagningssoftware
  7. TED-RX400. Modtagelse af startsignaler fra TED-TX400.
  8. Antenne + forlængerkabel og beslag, så modtagelsen af startsignaler kan flyttes udenfor.
  9. Seks stk TED-TX400. IKKE med i billedet ovenfor. Seks mobiled startenheder.

Opstilling af udstyr

I nedenstående beskrives hvordan de forskellige dele sættes sammen.

Kamera

Kameraet er den mest kostbare del af udstyret, så håndtér det med stor forsigtighed.

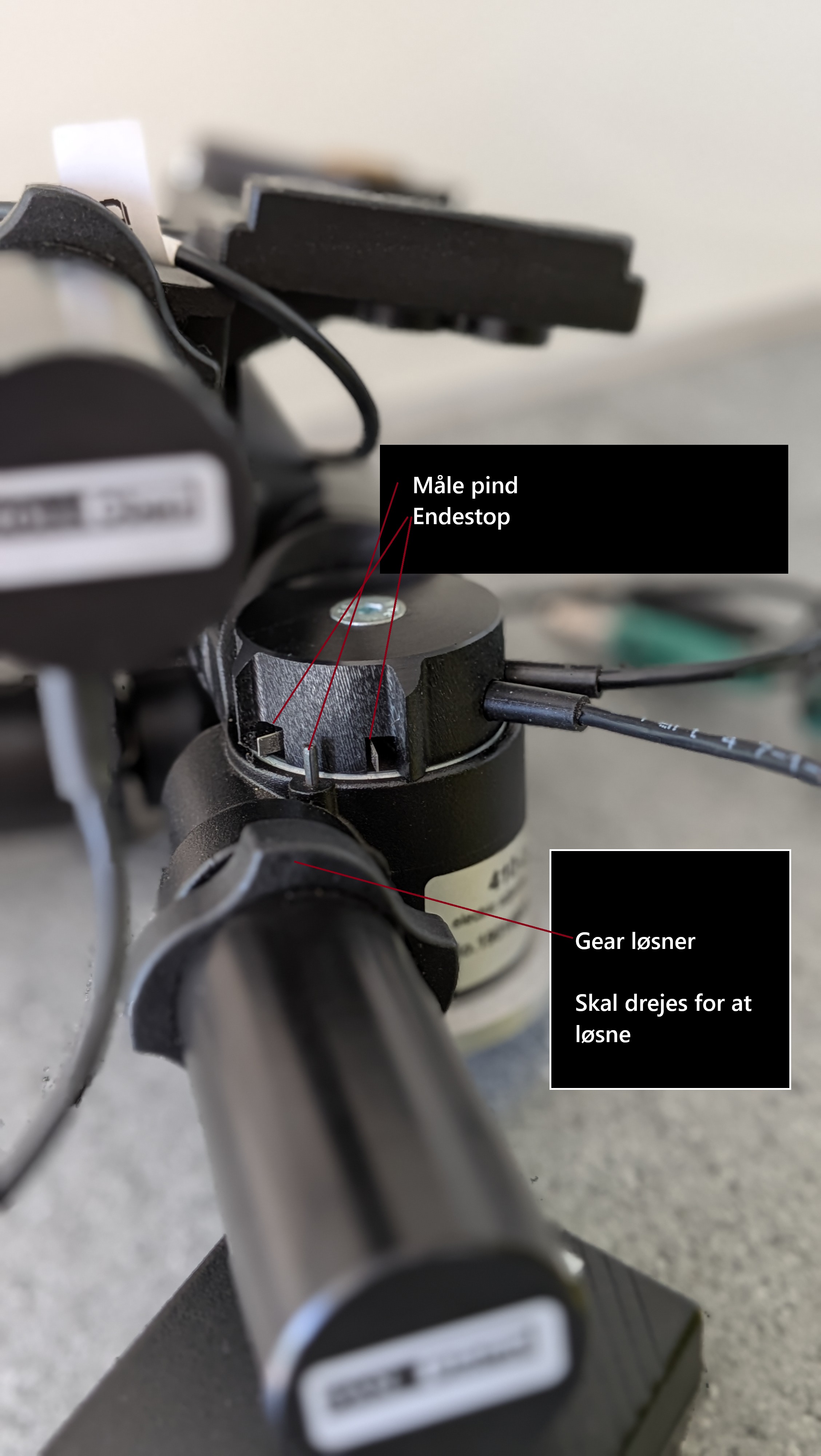

Montering af kamera på gearhead

Monteringen af kameraet er meget meget simpel, når man har styr på hvorledet klik-anordningen fungerer. Gearhovedet er udstyret med et beslag med en tilhørende klik-lås. Man gør sammenkoblingen af kamera og gearhoved mulig ved at trække udløserknappen på siden af gearhovedet tilbage. Det skal trækkes helt tilbage og man skal trykke på den lille knap for enden af armen, for at få den helt tilbage.
Hvis det ikke er klar, så findes der en video som viser sammenkoblingen

Kabler

Seks kabler skal monteres før tidtagningen vierker.

  1. PC skal have strømkabel, da batterilevetiden er begrænset.
  2. Fra PC'ens Netværks(Ethernet) port skal der forbindes et kabel til strømforsyningen der levere strøm til Kameraet.
  3. Fra strømforsyningen skal der forbindes netværkskabel til Kameraet.
  4. Fra Kameraet skal der forbindes til følgende enheder:
    1. Gearhead skal forbindes til gearhead
    2. Zoomhead skal forbindes til objektivet
    3. Photocell skal forbunindes til TED-RX400
    Derudover kan der forbinde til følgende valgfri enheder
    1. Pushbutton
  5. TED RX-400 skal have en antenneforlænger monteret og for enden af den skal antennen monteres.

Modtageren

Systemet han en modtager: TED RX-400
TED RX-400 kører på batteri og den skal have 6 stk AA batterier. Enheden tændes i bunden, ved at skyde den lille metal kontakt til siden.

Sendere

Systemet har i alt seks sendere. De er alle monteret i en lille sort kasse, så de kan tåle regnvejr. Den sorte kasse har antennen og startknappen ført ud af kassen. På den måde er der gode sendeforhold og det er lidt at give et startsignal.

Test of opstillingen

Systemet testes ved at klargøre et tilfærdigt løb i ALGE softwaren. Det er ikke mulig at give et startsignal hvis ikke computeren er klar til at modtaget signalet

Indstilling af udstyr

Når den fysiske opsætning er på plads, er det tid til at få billedede justeret på plads og få indlæst noget regatta data.

Justering af motor og kamera

Integration to regattaadmin

Vejledning

Import af regatta

Re-import af regatta

Start af løb

Stop af løb

Fejlstart / tyvstart

Export af resultater

Fejlfinding
